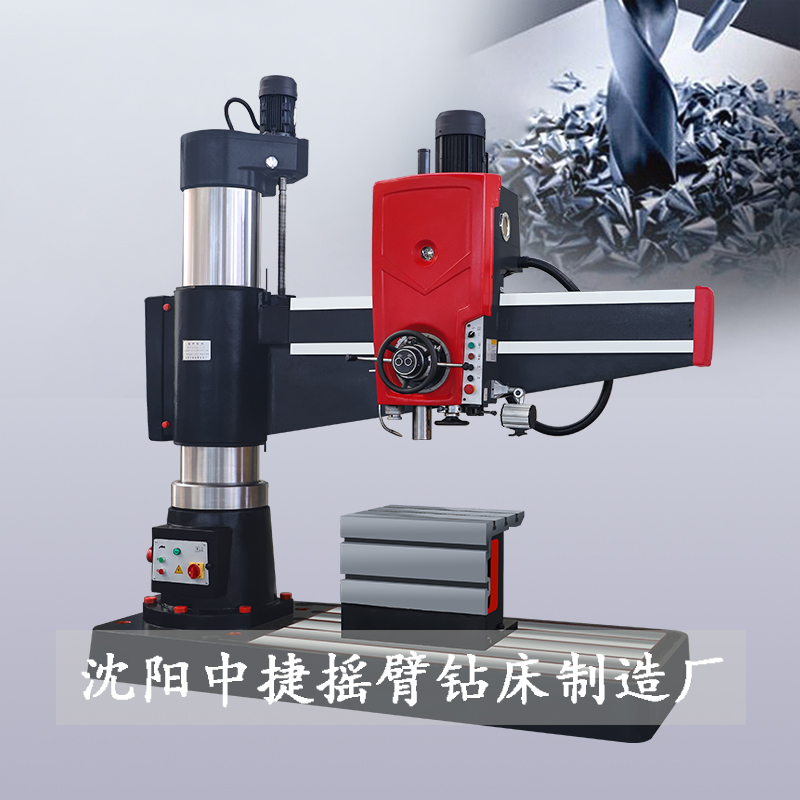

Z30125摇臂钻床

公司电话：024-31959117

销售热线：157 1400 3923

沈阳摇臂钻床厂

SHENYANG RADIAL DRILLING MACHINE FACTORY

产品中心

Z系列摇臂钻是历史悠久备受青睐的钻床产品。机床铸铁采用高强度、无沙眼、无气孔的HT-200材质，机床导轨面淬火处理，机床造型合理匀称，工作效率高，采用双立柱结构，可以减轻工人劳动强度和增加机床工作时的稳定性。

市场价： 0.00

价格： 0.00

商品描述

Z系列摇臂钻是历史悠久备受青睐的钻床产品。机床铸铁采用高强度、无沙眼、无气孔的HT-200材质，机床导轨面淬火处理，机床造型合理匀称，工作效率高，采用双立柱结构，可以减轻工人劳动强度和增加机床工作时的稳定性。

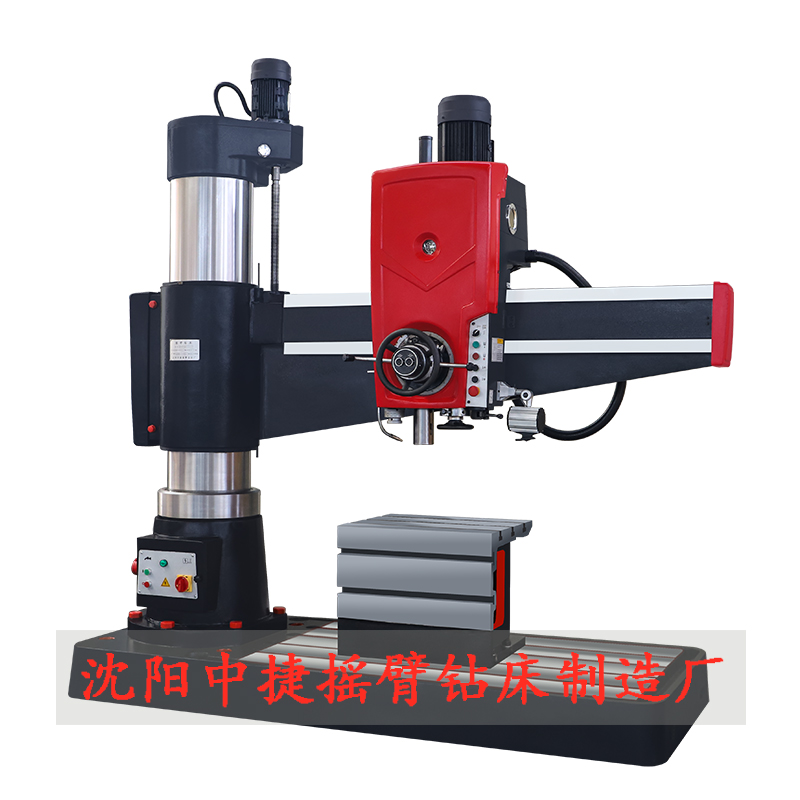

Z30125X41/1液压摇臂钻床
主要规格与参数			Z30100×31/1	30125×41/1
钻孔直径		mm	100	125
主轴中心线至立柱母线距离	大	mm	3150	4000
主轴中心线至立柱母线距离	小	mm	480	580
主轴箱水平移动距离		mm	2580	3400
主轴端面至底座工作面距离	大	mm	2500	2500
主轴端面至底座工作面距离	小	mm	750	750
摇臂升降距离		mm	1300	1800
摇臂升降速度		m/min	1.02	0.6
摇臂回转角度		degree	360°	360°
主轴圆锥孔（莫氏）		morse	6	6
主轴转速范围		r/min	8～1000	6.3~800
主轴转速级数		steps	22	22
主轴进给量范围		mm/r	0.06～3.2	0.06~3.2
主轴进给量级数		steps	16	16
主轴行程		mm	500	560
刻度盘每转钻孔深度		mm	170	170
主轴允许扭转力矩		kN·m	2.5	3.2
主轴允许进给抗力		kN	50	50
主电机功率		kw	15	18.5
摇臂升降电机功率		kw	3	5.5
主轴箱、立柱、摇臂液压夹紧电机功率		kw	0.75	0.75
机床冷却泵电机功率		kw	0.09	0.09
机床重量（约）		kg	20000	28500
机床工作环境温度		大小55度之间，避免阳光直射
机床工作温度		小于75度
机床远离过多粉尘和有腐蚀性气体的环境。为提高机床永久精度如有条件可将机床安装在相对密闭的地方加装空调得以恒温

图片参数仅供参考，货物以实物为准
